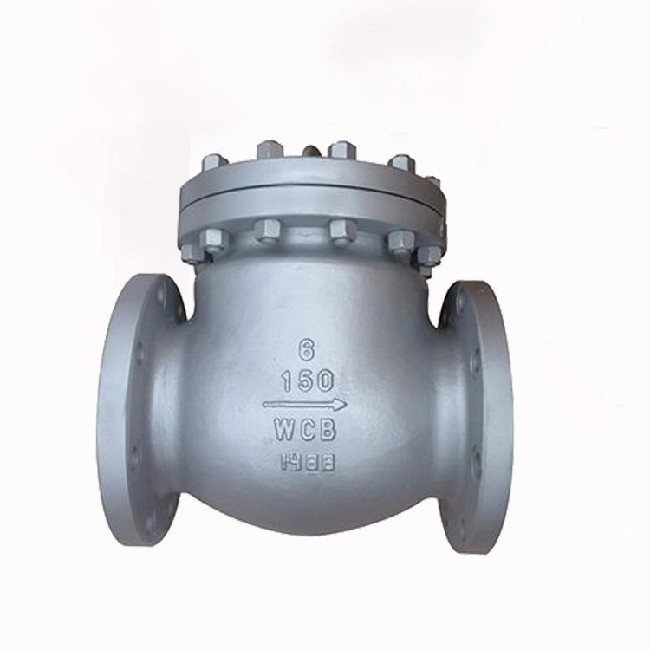

美標啟式止回閥 2

美標旋啟式止回閥產品簡述：美標止回閥的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。止回閥閥瓣為旋啟式，流道直通，水平管道垂直管道均可安

在線咨詢全國熱線
13325269761

美標旋啟式止回閥產品簡述：
美標止回閥的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。止回閥閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝；旋啟式止回閥搖桿銷軸采用內裝式結構，減少了外泄漏缺點。

美標旋啟式止回閥產品應用：
美標止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。止回閥適用介質為：水、油品、蒸汽、酸性介質等,產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

美標止回閥產品概述:

H44H美標旋啟式止回閥適用于公稱壓力PN1.6Mpa～42.0Mpa、Class150～2500LB；公稱通徑DN15～1200mm、PNS1/2～48"；工作溫度：-196～540℃的各種管路上，用于防止介質倒流。閥體材料有：碳鋼、不銹鋼等，可使用于水、蒸汽、燃?xì)?、油品、酸類介質等。

H44H美標旋啟式止回閥是我公司根據美國國家標準ANSIB16.34，美國石油學會標準API16D要求生產。用于150LB-2500LB壓力的水、油品、蒸汽等管道系統。

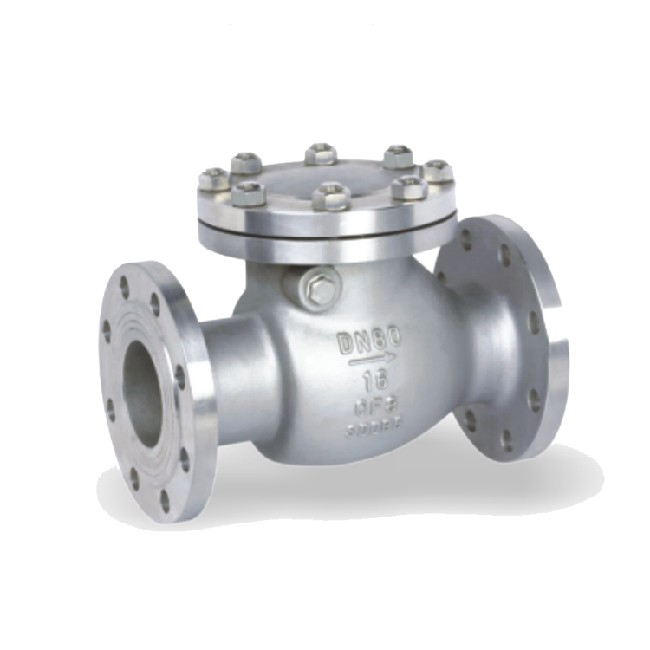

API美標啟式止回閥

主要特點：
1、中法蘭螺栓連接
2、水平和垂直管線適用
3、旋啟式或升降式閥瓣
4、標準法蘭連接

API美標旋啟式止回閥產品規范 Product Specification

產品規范

設計規范

Design Spec

結構長度

Face to Face

連接法蘭

Flange End

試驗與檢驗

Test & Check

壓力-溫度

Pressure-Temp

產品標示

Marking

供貨規范

Supply

Product

Specification

API594

ANSI B16.10

ANSI B16.5

API598

ANSI B16.34

MSS SP-25

API594

API6D

API美標旋啟式止回閥主要零部件材料 Main Part Material

零件名稱	零部件材料 Part Material				Part Name
閥體/閥蓋	A216-WCB	A217-WC6	A352-LCB	A351-CF8M	Body/Bonnet
閥瓣	A105	A182-F11	A182-F304	A182-F316	Disk
繞軸	A216-WCB	A217-WC6	A182-F6a	A182-F316	Swing Arm
墊片	18-8柔性石墨/18-8Flexible Graphite				Gasket
螺栓	A193-B7	A193-B7	A193-B7M	A193-B8	Bolt
適用溫度	-29~425℃	-29~550℃	-46~350℃	-40~550℃	Suitable Temp
適用介質	水，油品，蒸汽 Water，Oil，Steam	蒸汽，油品 Steam，Oil	丙烷，乙烯 Propane，Ethane	硝酸類 Nitric Acid	Suitable Medium

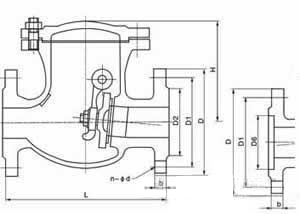

API美標旋啟式止回閥尺寸列表Dimension 單位 Unit: mm

產品型號	NPS	DN	API美標旋啟式止回閥尺寸列表Dimension 單位 Unit:mm							重量
Type	in	mm	L	D	D1	D2	b	z-Фd	H	W（kg）
H44H-150Lb	2"	50	203	152	120.6	92	19	4-Ф19	161	17
H44W-150LbP	21/2"	65	216	178	139.7	105	22	4-Ф19	180	23
H44Y-150LbP	3"	80	241	190	152.4	127	24	4-Ф19	190	33
H44Y-150LbR	4"	100	292	229	190.5	157	24	8-Ф19	203	44
H44Y-150LbPL	5"	125	330	254	215.9	186	24	8-Ф22	229	62
H44Y-150LbRL	6"	150	356	279	241.3	216	25	8-Ф22	257	78
	8"	200	495	343	298.4	270	29	8-Ф22	292	137
	10"	250	622	406	362	324	30	12-Ф25	355	207
	12"	300	698	483	431.8	381	32	12-Ф25	396	279
	14"	350	787	533	476.2	413	35	12-Ф29	445	387
	16"	400	864	597	539.8	470	37	16-Ф29	490	446
	18"	450	978	635	577.8	533	40	16-Ф32	520	621
	20"	500	978	698	635	584	43	20-Ф32	546	770
	24"	600	1295	813	749.3	692	48	20-Ф35	880	970
API美標旋啟式止回閥尺寸列表Dimension 單位 Unit: mm
H44H-300Lb	2"	50	267	165	127	92	22	8-Ф19	180	20
H44W-300LbP	21/2"	65	292	190	149.4	105	25	8-Ф22	190	24
H44Y-300LbP	3"	80	318	210	168.1	127	29	8-Ф22	212	40
H44Y-300LbR	4"	100	356	254	200.2	157	32	8-Ф22	246	51
H44Y-300LbPL	5"	125	400	279	235	186	35	12-Ф22		65
H44Y-300LbRL	6"	150	444	318	269.7	216	37	12-Ф25	292	90
	8"	200	533	381	330.2	270	41	16-Ф29	328	175
	10"	250	622	444	387.4	324	48	16-Ф32	379	210
	12"	300	711	521	450.6	381	51	20-Ф32	420	286
	14"	350	838	584	514.4	413	54	20-Ф35	530	400
	16"	400	864	648	571.5	470	57	20-Ф35	584	550
	18"	450	978	711	628.6	533	60	24-Ф35	610	700
	20"	500	1016	775	685.8	584	64	24-Ф41	860	860
	24"	600	1346	914	812.8	692	70	28-Ф44	203	1931
API美標旋啟式止回閥尺寸列表Dimension 單位 Unit: mm
H44H-600Lb	2"	50	292	165	127	92	25	8-Ф19	203	34
H44W-600LbP	21/2"	65	330	190	150	105	29	8-Ф22	229	45
H44Y-600LbP	3"	80	356	210	168	127	32	8-Ф22	235	63
H44Y-600LbR	4"	100	432	273	216	157	38	8-Ф25	286	114
H44Y-600LbPL	5"	125	508	330	266	186	44	8-Ф29	292	160
H44Y-600LbRL	6"	150	559	356	292	216	48	12-Ф29	330	207
	8"	200	660	419	349	270	56	12-Ф32	381	387
	10"	250	787	508	432	324	64	16-Ф35	457	580
	12"	300	838	559	489	381	67	20-Ф35	584	778
	14"	350	889	603	527	413	70	20-Ф38	635	869
	16"	400	991	686	603	470	76	20-Ф41	684	1380
