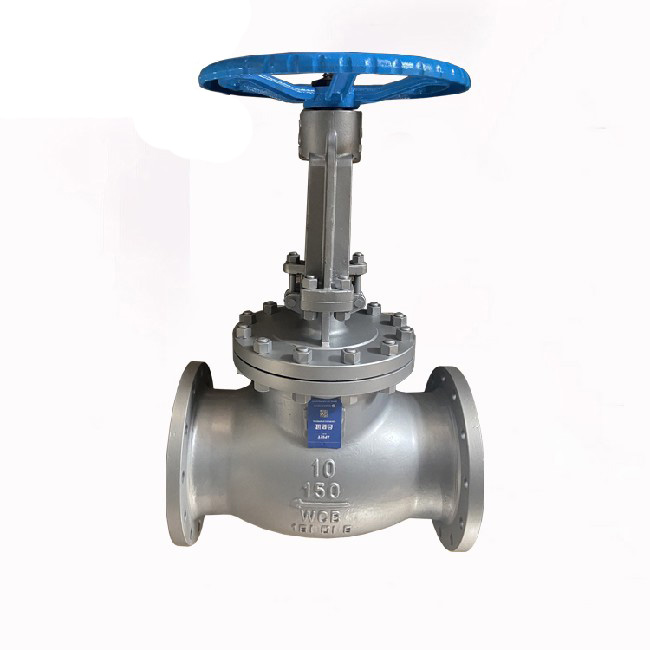

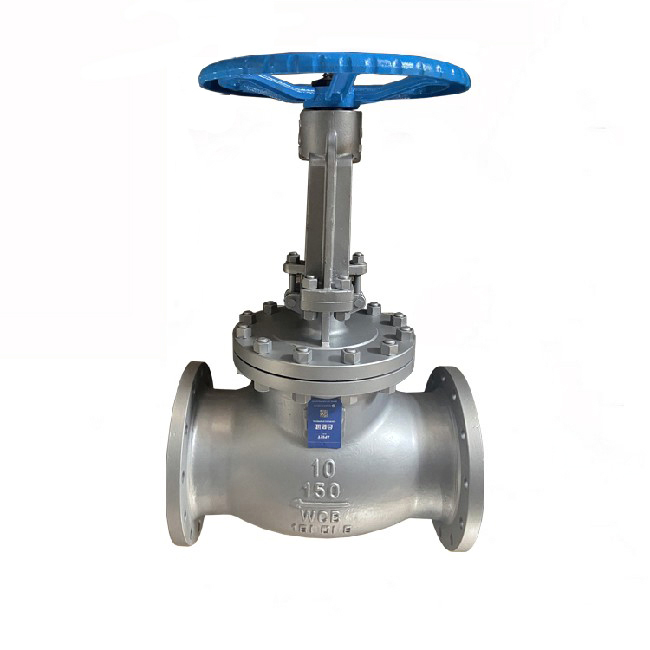

雙閥瓣截止閥，高進低出雙閥瓣截止閥
名稱:雙閥瓣截止閥;
又名: 撞擊式雙閥瓣截止閥
安裝方式：反向安裝（注意雙閥瓣截止閥閥體上箭頭方向）
型號:J41H-16C/25C/40C/64C/100C150LB/300LB/600LB/900LB
用途--截止
雙閥瓣截止閥構造新型,采用了活絡連接結構，較大提高閥桿的鋼度，顯著降低了噪音和振動，提高了閥門的使用壽命與各項性能,廣泛應用于給排水、冶金、蒸汽、電力、石油化工等行業，是現代工業中理想的通用管道控制部件。
描述--
雙閥瓣大口徑截止閥的閥體內閥座，閥座將閥體的閥腔分隔為進液腔和出液腔，大閥瓣位于進液腔內，與閥座構成大密封副，大閥瓣設有芯部空腔，芯部空腔內設有可上下移動的小閥瓣，大閥瓣的上方實體設有供閥桿從中穿設但不會使小閥瓣脫出該芯部空腔的通孔，大閥瓣的側壁設有連通進液腔的進液孔，大閥瓣的底壁設有連通所述出液腔的出液孔，大閥瓣的底壁頂面設有小閥座密封面，與小閥瓣的底面上的密封面共同構成小密封副，閥桿延伸到芯部空腔內連接小閥瓣,能夠在高溫、高壓或大口徑狀態下保持可靠的密封，而且開關閥門輕松省力。
結構--
任何位置安裝;注意安裝方向
采用新型的多密封，雙支架;
啟閉采用了活絡連接結構;
導向運動,提高抗水錘沖擊;
耐高溫、耐高壓,啟閉輕;
參數--
適用溫度：-20℃~550℃
公稱壓力：PN1.6-PN10MPA
口徑：DN100-DN600
<
<
<
<
<
<
<
<
<
<
