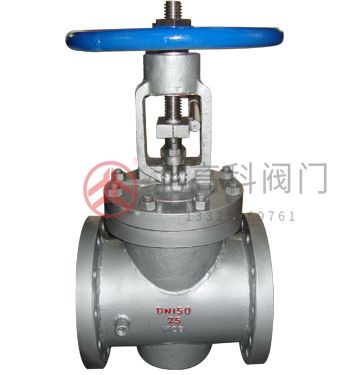

310S耐高溫旋塞閥/2520耐高溫旋塞閥
一、產品簡介
310S耐高溫旋塞閥適用于公稱壓力CLASS150-CLASS900，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的 管路上，切斷或接通管路介質。旋塞閥的閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。零件材質及法蘭尺寸可根據實際工況或用 戶要求合理選配，滿足各種工程需要。
二、產品主要特點
1、閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。
2、雙道溝槽密封環既可以是金屬襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。
3、塞軸上部采用一個金屬膜片和金屬O型圈與調節墊片組合，既可以調整密封面間的密封比壓，使塞子轉動靈活，又中能保證進、出口端和中法蘭連接端的密封。
4、整個密封過程可近似認為與管道內壓力無關。
5、根據使用溫度和工作介質采用不同材料的填充物，潤滑好、壽命長。
三、產品主要部件材質
零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
X43W-1.0P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 油浸石棉盤根 |
四、產品主要結構尺寸
型號 | 公稱通徑 | 尺寸 | |||||||||
L | D | D1 | D2 | f | z-φd | □s | h | H | |||
X43W-1.0P | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 14 | 26 | 99 |
20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 14 | 34 | 124 | |
25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 17 | 38 | 133 | |
32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 18 | 45 | 152 | |
40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 | |
50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
<
<
<
<
<
<
<
<
<
<
